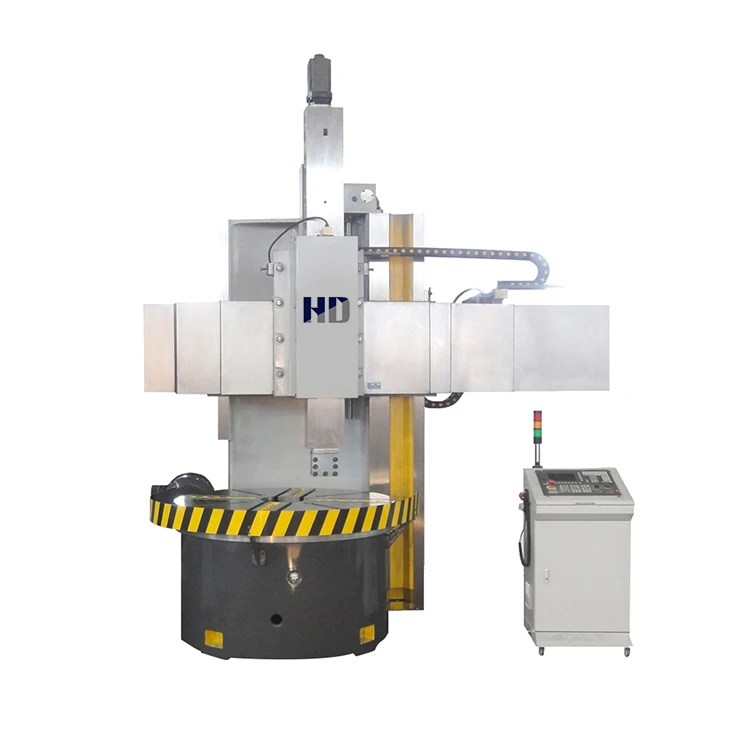

Handvirkur lóðréttur rennibekkur

Gerð C5112/C5116/C5120, C5123/C5126 lóðrétt rennibekkur með einum dálki samanstendur af súlu, aðalgírkassa, vinnuborði, lyftibúnaði fyrir geisla, lóðrétta verkfærapóst, rafkerfi, vökvakerfi osfrv. Aðalgírkassinn er lokaður inni í súlunni, og vinnuborðið er lokað fyrir framan súluna. Geislinn færist upp og niður á súlustýribrautinni. Það er lóðrétt verkfærastaur á geislanum, sem getur fóðrað og hreyft sig hratt í bæði lárétta og lóðrétta átt. Aðalhreyfingin er knúin áfram af AC mótor. Vélin er með hnappastöð og allar aðgerðir á vélinni eru einbeittar á hnappastöðina.

Þessi vélaröð er forritastýrður lóðréttur rennibekkur með einum dálki. Stjórnað af innlendu servókerfi. Hreyfing verkfærapósts er með tveimur hnitaásum sem hægt er að tengja saman, X og Z. Báðir nota AC servómótora til að keyra verkfærapóstinn (X ás) og hrútinn (Z ás) til að fara í gegnum hárnákvæmar kúluskrúfur. Til að verjast rafmagnsbilun er Z-ás mótorinn búinn bremsu. Verkfærastafurinn og hrútahreyfingarstýringin nota slitþolið mjúkt belti / skafið bórsteypujárn, sem bætir slitþol stýribrautarinnar og hefur stöðuga og áreiðanlega nákvæmni. Smurning á stýrisstýri tólsins notar miðlæga smurstöð með fasta sviðum, magnbundnu sjálfvirku smurkerfi og ryðfríu stáli hlífðarplatan hefur fallegt og hreint útlit. Aðaldrifið er knúið áfram af aðalmótornum og vinnuborðið er knúið áfram af gírkassa, með vökvastillingu og skiptingu. Snælda vinnuborðsins er útbúinn tvíraða sívalningslegu kefli með mikilli nákvæmni þar sem innri hringurinn er mjókkaður og hægt er að stilla geislamyndaða úthreinsunina til að tryggja að snældan virki vel á miklum hraða. Geislinn er stækkaður með vökvahólk í gegnum lyftistöng og halla járninu er ýtt til að klemma bjálkann þétt á súluna. Losaðu hallandi járnið og kveiktu á geislalyftingarmótornum til að færa geislann í viðeigandi vinnslustöðu. Stjórnborð vélarinnar er komið fyrir á hlífðarhlífinni og hægt er að birta ýmsar upplýsingaskipanir og nauðsynleg gögn á LCD-skjánum.

Lóðrétt súlan er tengd við botn vinnuborðsins og efni hennar er úr sterku, lágspennu steypujárni og lyftibúnaður fyrir geisla er í efri enda súlunnar. Knúinn af AC mótor hreyfist geislinn upp og niður á lóðrétta súlunni.

Þverbitinn færist upp og niður á súlustýribrautinni og þversbitinn er hækkaður og lækkaður með einni skrúfu. Öryggisfljótandi hnetabúnaður er settur á bjálkann til að tryggja nákvæma, örugga og áreiðanlega vinnu meðan á lyftiferli bjálkans stendur. Geislinn er stækkaður á súlunni með vökvahylki í gegnum lyftistöng og ýtt af hallajárninu til að klemma eða losa hann. Klemmubúnaðurinn hefur einkenni einfaldrar uppbyggingar og þægilegs viðhalds og notkunar.

Lóðrétt rennibekkur með einum dálki er hentugur fyrir háhraða stálskera, karbítskera og alls kyns hágæða skera, sem getur gert gróft og klárað beygju fyrir innan og utan sívalningslaga, keilulaga, endaflöt, gróp o.fl.
