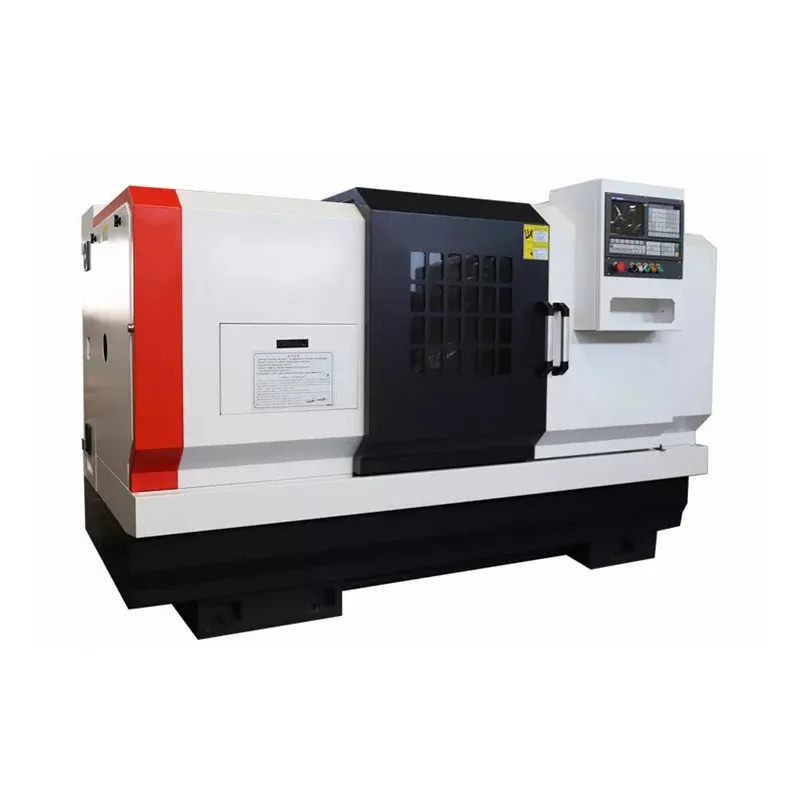

Gerð CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 flatbeð CNC rennibekkur er úr hástyrktu steypujárni, bætt við sérstökum efnum úr kopar og króm, sem á áhrifaríkan hátt bætir slitþol og stöðugleika vélbúnaðarins.

Forskrift færibreyta

Forskrift	Eining	CK6140	CK6150	CK6160
Sveifla yfir rúminu	mm	400	500	600
Sveifla yfir krossrennibraut	mm	220	250	395
Hámark snúningsþvermál	mm	400	500	600
Hámark lengd vinnustykkis	mm	550/750	1000/1500/2000	1000/1500/2000
Hámark beygjulengd	mm	420/620 (klukka)	850/1350/1850	850/1350/1850
Snælda nef		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Snældahola þvermál	mm	48/82	82/130	82/130
Mjókkandi á snældaholu	mm	Collet / Metric 90	Mæling 90/ Mæling 140	Mæling 90/ Mæling 140
Snælda hraðasvið	t/mín	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Snældaskiptistilling		Stiglaus	Stiglaus	Stiglaus
Snælda mótor	kw	5.5	7.5	7.5
Chuck gerð		Hylgja/handvirk spenna	Handvirk spenna	Handvirk spenna
Chuck stærð	Tomma	8	10/15	10/15
X/Z hraðakstur	m/mín	X:6 Z:8	X:6 Z:8	X:6 Z:8
X-ás ferð	mm	280	280	320
Ferðalög á Z-ás	mm	550/750	1000/1500/2000	1000/1500/2000
Tegund leiðarvísis		Harður teinn	Harður teinn	Harður teinn
Getu virkisturn		4	4	4
Þvermál skotthylkis	mm	60	75	75
Fjallahlaup	mm	100	150	150
Fylgja mjókkar		MT4	MT5	MT5
Vélarvídd	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Nettóþyngd	kg	1900/2200	2700/3100/3300	2800/3200/3400

Atriði	Eining	CK6163	CK6180	CK61100	CK61125
Hámark sveifla yfir rúmþvermál	mm	Φ630	Φ800	Φ1000	Φ1250
Hámark sveifla yfir þvermál renna	mm	Φ350	Φ480	Φ620	Φ870
Hámark lengd vinnustykkis	mm	1000/1500/2000/3000	1500/2000/3000/5000
Hámark beygjulengd	mm	850/1350/1850/2850	1350/1850/2850/4850
Fjarlægð milli snældamiðju að leiðarljósi	mm	315	400	500	625
Fjarlægð milli miðju snældu til jarðar	mm	1145	1130	1150	1275
Rúmstýribreidd	mm	550	600	755	755
Snælda í gegnum gat þvermál	mm	104	104	130	130
Snælda nef		C11/A211	C11/A211	A2-15	A2-15
Snælda hraðasvið	t/mín	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Snældahraðaþrep		4 gírar, þrepalaus
Gírskipting		Handvirkt/sjálfvirkt	Handvirkt/sjálfvirkt	Handbók	Handbók
Aðal servó mótor	kw	11kw	11kw	22kw	22kw
Þvermál skotthylkis	mm	φ100	φ100	φ160	φ160
tailstock erma ferðalög	mm	250	250	300	300
Mjóknun á tailstock ermi gat		Morse 5	Morse 6	Morse 6	Morse 6
Rafmagnsverkfærapóstur	gerð	Lóðrétt fjögur stöð	Lóðrétt fjögur stöð	Lóðrétt fjögur stöð	Lóðrétt fjögur stöð
	skiptatími verkfæra	3.6S	3.6S	3.6S	3.6S
	stærð	250*250	250*250	300*300	300*300

Eiginleiki vöru

Tölulegt eftirlitskerfi samþykkir Siemens, Fanuc, GSK kerfi, innlend fræga kúluskrúfu og hárnákvæmni skrúfuleg.

Samþykkja hánákvæmni snældalagahóp og snælda með nákvæmri samsetningu og kraftmiklu jafnvægisprófi til að tryggja mikla nákvæmni, lágan hávaða og sterka stífni.

Þvingaða sjálfvirka smurbúnaðurinn er notaður fyrir fasta punkta magnsmurningu á skrúfu og stýribraut á hverjum smurpunkti. Þegar óeðlilegt ástand er eða ófullnægjandi olía myndast sjálfkrafa viðvörunarmerki. Innlent handvirkt 3ja kjálka sjálfsentrandi spenna er staðalbúnaður.
